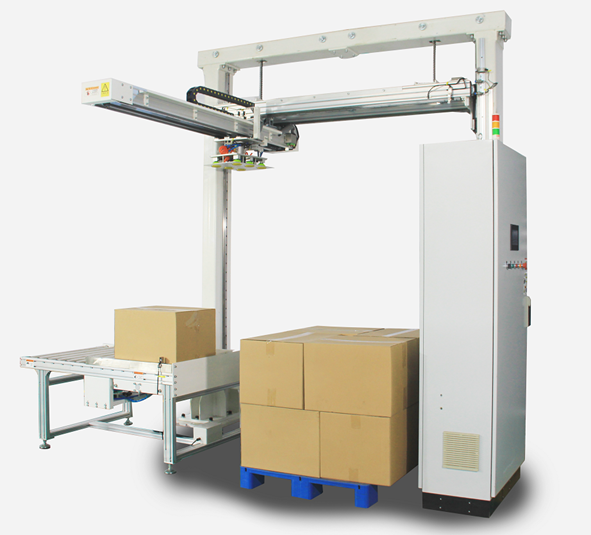

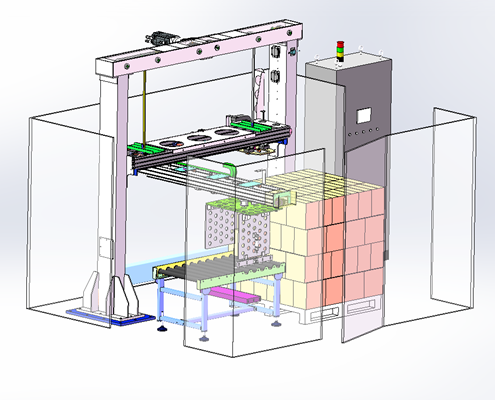

码垛机,又称堆垛机,是将已装好的纸箱、袋子按一定的排列放在托盘上,然后用叉车推出来运到仓库;该设备采用PLC和触摸屏实现智能操作,操作简单,易于掌握,可以大大降低劳动成本和劳动强度。高速、平稳、节省空间,可完成几种堆码方式:瓦楞纸箱、塑料箱、桶包装、袋包装。一机多用,调整迅速,无需担心产品升级。安全门和盖板配有电气传感器,当盖板门打开时,机器停止工作,操作员受到保护。码垛机可与自动托盘供应机连接。
产品特征:
可靠性强,运行时间长
零件精度高,质量稳定
坚固耐用,适合恶劣的生产环境
速度快,运行周期短
功能强,适用范围广
通用性好,集成生产灵活
主要技术参数:
Name 名称 | Palletizer 码垛机 |
Model 型号 | XH-MD01 |
Palletizing mode 码垛方式 | Coordinate formula 坐标式 |
Speed (round trips/min) 速度(个来回/分钟) | 5-6 round trips / minute (customized) 5-6个来回/每分钟(可定制) |
Product 适应范围 | Carton, bag, lump,Crate 纸箱、袋子、块状、周转箱 |
Product size 适应产品尺寸 | L:150-1200mm, W:100-1200mm, H:100-600mm 长150-1200毫米, 宽:100-1200毫米, 高100-600毫米 |
产品重量范围 Product Weight Range | ≤50kg |
Pallet supply unit 托盘库 | Option 选配部分 |
Machine size 机器尺寸 | 2900X2300X2800mm (customized) 可定制 |
Packing size and weight of wooden case 木箱包装尺寸和重量 | L4400*W2200*H1500mm; |
Machine Weight 机器重量 | 3000kg |
Power Consumption 电源 功率 | 380V,50/60Hz,8KW (customized) 可定制 |
Air power 气压 | 0.6-0.8MPa 0.6-0.8兆帕 |
Pallet size托盘尺寸 | L:1000-1300mm, W:1000-1300mm |
PLC & Touch screen PLC 和触摸屏 | MITSUBISHI (customized) |
三菱(可定制) | |
Motor 电机 | Servo motor/ controlle;MITSUBISHI(customized)三菱(可定制) |
Motor:CPG(customized) 城邦 (可定制) | |
pneumatic component | AIRTAC(customized) 亚德客(可定制) |
Safety Switches安全开关 | Sick, or Ormon(customized) |
PE Cells & Proximity switches 接近开关低压电器 | Sick ,Schneider |
导轨 | 上银 |
框架 | 碳钢喷塑 XYZ轴为铝合金 |
